小根太一体型銅配管パネル。
303mmピッチで釘打ち可能な小根太ゾーンを設けています。
充実のラインアップ。
1畳用から廊下用まで、全5種類のパネルをご用意しました。
持ち運びラクラク軽量パネル。
6kgと軽量なため持ち運びも簡単です。（1畳タイプ）
フロアパネル
暖房密閉式半密閉式
小根太一体型銅配管パネル。
303mmピッチで釘打ち可能な小根太ゾーンを設けています。
充実のラインアップ。
1畳用から廊下用まで、全5種類のパネルをご用意しました。
持ち運びラクラク軽量パネル。
6kgと軽量なため持ち運びも簡単です。（1畳タイプ）

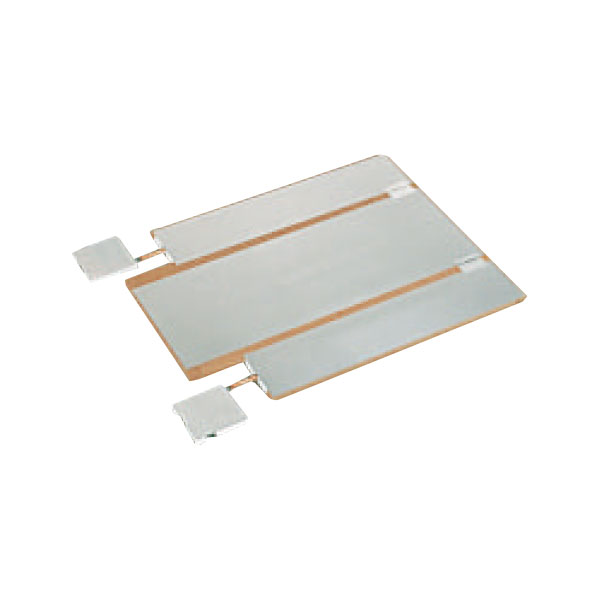

■フロアパネル種類
| 1畳用 | 長半畳用 | 半畳 | 1/4畳 | 廊下用 | |
|---|---|---|---|---|---|
 |
 |
 |
 |
 |
|
| 幅×長さ×厚さ(mm) | 909×1,600×t12 | 606×1,600×t12 | 909×750×t12 | 606×750×t12 | 1,515×750×t12 |
| 1枚梱包品 | ― |
UP-K12X-LH 0910805 19,800円（税込） |
UP-K12X-H 0910803 19,800円（税込） |
UP-K12X-SH 0910807 18,700円（税込） |
UP-K12X-R 0910809 24,200円（税込） |
| 2枚梱包品 |
UP-K12X-F(2) 0910801 48,400円（税込） |
UP-K12X-LH(2) 0910806 39,600円（税込） |
UP-K12X-H(2) 0910804 39,600円（税込） | UP-K12X-SH(2) 0910808 37,400円（税込） | UP-K12X-R(2) 0910810 48,400円（税込） |
| 3枚梱包品 |
UP-K12X-F(3) 0910802 72,600円（税込） |
― | ― | ― | ― |
| パネル固定ねじ必要本数（コースねじ・別売） | 13本／枚 | 10本／枚 | 10本／枚 | 8本／枚 | 16本／枚 |
■フロアパネル用別売品
| KX-1 0980624 | KX-2 0980625 | USC-15 0985873 | USN-4CP 0980171 |
|---|---|---|---|
| ストレート継手 | コースねじ | パネル接続エルボ | Cベンドパイプ |
 |
 |
 |
 |
| 1個／set | 1,000本／箱 | 1個／set | 1個／set |
| 660円（税込） | 5,280円（税込） | 550円（税込） | 660円（税込） |

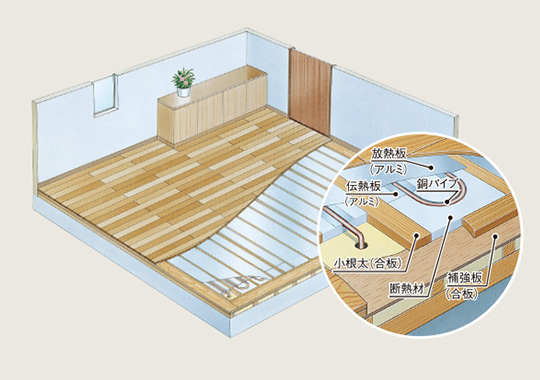

■構造図
■設置図
■フロアパネル仕様
|
型式
|
フロアパネル | |||||
|---|---|---|---|---|---|---|
| UP-K12X-F | UP-K12X-LH | UP-K12X-H | UP-K12X-SH | UP-K12X-R | ||
|
希望小売価格
（税別）
|
― | 19,800円（税込） | 19,800円（税込） | 18,700円（税込） | 24,200円（税込） | |
形状 |
1畳用 | 長半畳用 | 半畳用 | 1/4畳用 | 廊下用 | |
 |
 |
 |
 |
 |
||
| 外形寸法 |
長さ
（mm）
|
1,600 | 1,600 | 750 | 750 | 750 |
|
幅
（mm）
|
909 | 606 | 909 | 606 | 1,515 | |
|
厚さ
（mm）
|
12 | |||||
|
質量
（kg）
|
6.1 | 4.0 | 2.9 | 2.0 | 4.8 | |
|
保有水量
（L）
|
0.54 | 0.36 | 0.25 | 0.16 | 0.42 | |
|
標準流量
（L／min）
|
1.5 | |||||
|
損失水頭
〈kPa〉
|
4.51 | 3.04 | 2.16 | 1.37 | 3.63 | |
|
配管口径
（mm）
|
φ9.52 | |||||
|
上面放熱能力
（kW／枚）〈kcal／h・枚〉
|
0.232〈200〉 | 0.157〈135〉 | 0.104〈90〉 | 0.069〈60〉 | 0.180〈155〉 | |
|
使用流体
|
専用循環液・補充液 | |||||
|
最高使用温度
（℃）
|
80 | |||||
|
送湯管耐圧
〈kPa〉
|
981 | |||||
|
荷重強度
|
なし | |||||
|
最大接続枚数
（枚）
|
6 | 8 | 12 | 18 | 6 | |
|
パネル表面材
（枚）
|
アルミ板 t0.3 | |||||
|
配管部材
（別売）
|
KX-1 USC-15 KX-2 USN-4CP |
|||||
