床暖房専用
エコ暖フロア

あったかエコな快適&パワフル床暖房。
ヒートポンプ式だから、家計にもやさしい。

  • 製品情報
  • リモコン
  • 特長
  • 対応放熱器
  • 仕様表

製品情報

コロナエコ暖フロア6.7

エコ暖フロア6.7

最低外気温−15℃対応

定格温水出力6.7kWタイプ※1
床暖房適応畳数最大30※2 [外気温-10℃の場合]

  • 高効率
    COP4.12※1
  • 4回路ヘッダー
    内蔵
  • 低騒音化設計
    48dB
  • ECHONET対応
    HEMS対応
  • ECHONET

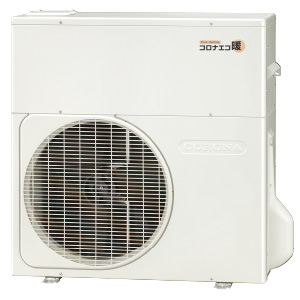

室外ユニット

床暖房ERB-HP67CF 0931635

本体希望小売価格 577,500(税抜525,000円)

○床暖房・端末用リモコン1個同梱しています。
※2台目からは別売品を手配してください。その他、床暖房パネル、配管部材、設置工事費が必要となります。

耐塩害仕様※6受注生産※7

床暖房ERB-HP67CFE 0931725

本体希望小売価格 610,500(税抜555,000円)

※1 外気温度7/6℃(DB/WB)において、戻り温水温度25℃、流量6.4(L/min)の時の値です。
※2 外気温-10℃、フロアマット敷設畳数21畳、次世代省エネルギー基準相当の住宅断熱性能を有する場合。床暖房の適応畳数は、住宅断熱性能・床暖房の運転時間等により変わります。外気温-15℃の場合は、II地域(Q値1.9)で26畳、III地域(Q値2.4)で20畳までとなります。

コロナエコ暖フロア4.5

エコ暖フロア4.5

業界No.1※3の省エネ性COP4.62を実現!

最低外気温−15℃対応

定格温水出力4.5kWタイプ※4
床暖房適応畳数最大20※5 [外気温-10℃の場合]

  • 高効率
    COP4.62※4
  • 3回路ヘッダー
    内蔵
  • 低騒音化設計
    45dB
  • ECHONET対応
    HEMS対応
  • ECHONET

室外ユニット

床暖房ERB-HP45CF 0931763

本体希望小売価格 506,000(税抜460,000円)

○床暖房・端末用リモコン1個同梱しています。
※2台目からは別売品を手配してください。その他、床暖房パネル、配管部材、設置工事費が必要となります。

耐塩害仕様※6受注生産※7

床暖房ERB-HP45CFE 0931726

本体希望小売価格 539,000(税抜490,000円)

※3 2017年4月1日現在、当社調べ、家庭用ヒートポンプ式温水床暖房システムにおいて。
※4 外気温度7/6℃(DB/WB)において、戻り温水温度25℃、流量4.3(L/min)の時の値です。
※5 外気温-10℃、フロアマット敷設畳数14畳、次世代省エネルギー基準相当の住宅断熱性能を有する場合。床暖房の適応畳数は、住宅断熱性能・床暖房の運転時間等により変わります。外気温-15℃の場合は、II地域(Q値1.9)で19畳、III地域(Q値2.4)で15畳までとなります。
※6 JRA9002 耐塩害仕様準拠:主に空調機器において、海塩粒子等による発錆(以下、「塩害」)を受けないよう、また万一塩害が発生した場合でもその被害を最小限に予防することを目的として、その品質及び試験項目を明らかにしたもの。
※7 納期は受注後、3ヵ月となります。

プランのご紹介

リモコン

使いやすさがアップした床暖房・端末用リモコン搭載。

床暖房・端末用リモコン床暖房・端末用リモコンがフルモデルチェンジ。

「運転切替」スイッチ
  • 「通常運転」、「セーブ運転」、「速暖運転」の選択を行います。
「十字」/メニュー決定スイッチ
  • 各面の切替やタイマーの設定・変更などを行います。
「運転/停止」スイッチ
  • 運転のON/OFFを行います。
  • 液晶画面で選択されている面(画面はA)が対象となります。
  • 長押しすることで最大4面(A、B、C、D)の一括運転/一括停止が可能です。
「戻る」/チャイルドロックスイッチ
  • 操作を取り消したい場合、1つ前の状態に戻ります。
  • 3秒間長押しすることでスイッチがロックされ操作を受け付けません。
「タイマー」スイッチ
  • タイマーの入/切を行います。
  • 液晶画面で選択されている面(画面はA)が対象となります。
  • 各面ごとに独立のタイマーを2パターン設定が可能です。

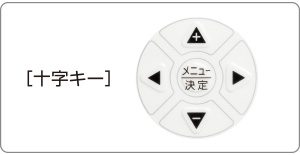

十字キー十字キー採用で操作しやすくなりました。

機能を直観的にイメージしやすいアイコンイラストと、多彩な機能を自在に操作できる十字キーを採用。

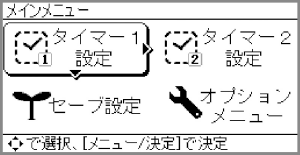

[アイコンイラスト表示例]
○リモコンの表示はイメージです。

チャイルドロック機能いたずらや誤操作を防止。

戻るスイッチを3秒以上長押しすることで、チャイルドロックを設定できます。いたずらや誤操作を防止できるので、小さなお子さまがいるご家庭にも安心です。

チャイルドロックの設定は3秒以上長押し!安全・安心な親切設計

2パターンタイマー床暖房を行う各面に対して2パターンのタイマー設定が可能です。

「平日」と「休日」等、2パターンのタイマー設定が可能なため、ライフスタイルに合わせて必要な時に必要な面だけ暖めることができ経済的です。

  • 一日のうち必要な時間帯だけ、お好みの運転を自動的に行うことができます。
  • 通常運転、セーブ運転、停止のいずれかのモードを選択し、30分単位で設定できます。

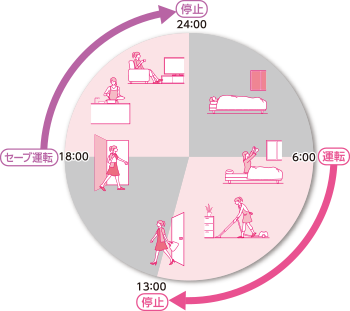

平日

◆タイマー1設定例

0:00~6:00…「停止」
6:00~13:00…「通常運転」
13:00~18:00…「停止」
18:00~ 24:00…「セーブ運転」

休日

◆タイマー2設定例

23:00~6:00…「停止」
6:00~13:00…「通常運転」
13:00~21:00…「停止」
21:00~23:00…「通常運転」

○イラストはタイマー設定の一例です。

運転切替お好みで3種類の運転設定が選べます。

ライフシーンに合わせてお好みの運転設定が選べます。ランニングコストを抑えて節約したい時は「セーブ運転」、帰宅時などすぐに温まりたい時は「速暖運転」がおすすめです。

  • 快適:通常運転

    設定した温水温度レベルで運転します。

  • 節約:セーブ運転

    通常運転時の温水温度レベルより低めの温水温度レベル(任意設定可)で運転。

  • 速暖:速暖運転

    運転立ち上げ時に、通常より高めの温水温度レベル設定で運転します。

ヒートポンプ式ヒートポンプ式床暖房ならではの豊富なメリット。

地球環境に配慮

電気を使って大気の熱を効率よく利用するため、CO2の排出量を抑えます。

火を使わない安心感

火を使わないので、小さなお子さまやお年寄りにも安心してご使用になれます。

クリーン&健康

火を使用しないため、NOxなどの有害物質が発生せず、お部屋の空気を汚しません。また、コロナエコ暖フロアであれば風を出さない暖房のため、ホコリを舞い上げる心配もありません。

建物にやさしい

低めの温水温度なので熱ダメージによる建物の傷みも抑えます。
火を使用しない暖房は水蒸気の発生が無いため、結露・カビの発生を抑えます。

多彩な床暖房制御1つのリモコンで複数面の床暖房制御が可能です。

6.7kWタイプは4回路ヘッダー、4.5kWタイプは3回路ヘッダーを内蔵し、多彩な床暖房システムプランに対応します。また、フロアマット使用で最大30畳※6の床暖房が可能で、様々な住宅プランに合わせて柔軟に対応できる床暖房システムです。
○コロナエコ暖フロアの機能です。
※6 外気温-10℃の場合。4.5kWタイプは最大20畳です。パネルの種類により制約があります。

6.7kWタイプのプラン例

■システムプラン例1 【3室(12畳+10畳+8畳)4回路】

■システムプラン例2【4室(8畳+8畳+8畳+6畳)4回路】

4.5kWタイプのプラン例

■システムプラン例1 【2室(12畳+8畳)3回路】

■システムプラン例2 【3室(8畳+6畳+6畳)3回路】

注)温水ルームヒーター、パネルコンベクター、ファンコンベクターへの接続はできません。
※床暖パネル敷設畳数21畳(4.5kWタイプは敷設畳数14畳)、次世代省エネルギー基準相当の住宅断熱性能を有する場合、床暖房の適応畳数は住宅断熱性能・床暖房の運転時間・パネルの種類等により変わります。

低騒音化夜間運転にも配慮した低騒音化設計。

遮音材などを見直すことにより、運転音45dB※7の低騒音化を実現。(当社従来機種47dB)

※7 ERB-HP45CFにおいて。ERB-HP67CFは48dBとなります。

仕様表

型式名 ERB-HP67CF・HP67CFE ERB-HP45CF・HP45CFE
電源 AC200V 20A(50/60 Hz) 単相200V 15A(50/60Hz)
受電方式 室外側直結
最大消費電力 3.2kW 2.9kW
最大電流 16A 14.9A
定格温水出力 6.7kW※1 4.5kW※2
定格消費電力 1,625W※1 975W※2
定格COP※3 4.12※1 4.62※2
熱媒体 循環液(不凍液)/防錆循環液(エコスタミナ)
本体保有水量 4L(シスターン3.4L 本体0.6L)
最大システム水量 25L
床暖房部屋面積※4 次世代省エネ基準相当の住宅で最大30畳
(パネルにより制約があります)
次世代省エネ基準相当の住宅で最大20畳
(パネルにより制約があります)
沸き上げ温度 約40~55℃
待機時消費電力※5 約1W
冷媒名 R410A
運転音※6 48dB 45dB
外形寸法 高さ798(注水口カバー部+7)×幅780(配線ふた部+73:右側、とって部+22:左側)×奥行278(配管カバー部+69)mm
質量 50kg 48kg

※1 外気温度7/6℃(DB/WB)において、戻り温水温度25℃、流量6.4(L/min)の時の値、熱媒体は水時。
※2 外気温度7/6℃(DB/WB)において、戻り温水温度25℃、流量4.3(L/min)の時の値、熱媒体は水時。
※3 定格COPの数値は消費電力の1kWあたりの温水出力(kW)を表示したものです。
※4 III地域以南、外気温-10℃まで。外気温-15℃の場合は下表を参照ください。
※5 リモコン1台接続時。
※6 運転音は反響の少ない無響室で測定した数値です。実際に据え付けた状態で測定すると、周囲の騒音や反響等の影響を受け、表示数値より大きくなるのが普通です。

  • 指定循環液以外は使用できません。
  • ゴム栓は温水配管施工時に取り外してください。
  • 防錆循環液(エコスタミナ)は、凍結の恐れのある地域では使用しないでください。
  • エコスタミナ使用時は凍結防止運転をおこないます。

■地域別暖房可能めやす畳数

外気温 -10℃ -15℃
次世代省エネ基準 III地域 II地域 III地域
Q値2.4 Q値1.9 Q値2.4
平成25年基準 4地域 3地域 4地域
UA値0.75 UA値0.56 UA値0.75
適応畳数 HP67CF 30畳 26畳 20畳
HP45CF 20畳 19畳 15畳

[条件]

  • 住宅熱損失係数:次世代省エネルギー基準(平成11年度制定)
    平成25年省エネルギー基準
  • 室温:20℃。(室温を上げると、床暖房パネルの放熱能力が低下します)
  • 外気温:気象庁、日最低気温の月別平均値
  • 1畳=1.65m2
  • 床暖房パネル:当社フロアマット、フロアパネル(敷設率70%)
  • 計算式:次世代省エネの場合
    単位暖房負荷[W/m2]=熱損失係数[W/m2K]×(室温[℃]ー外気温[℃])
    めやす暖房可能面積[m2]=熱源機能力[W]÷単位暖房負荷[W/m2]÷安全率[1.2倍]

※外皮の省エネ性能:Q値[W/m2K](熱損失係数 )=建物から逃げる熱量/延床面積
UA値[W/m2K](外皮平均熱貫流率 )=建物が損失する熱量/外皮等面積
※あくまでめやすであり、設置等(吹き抜け、リビング階段など)の条件により補助暖房が必要となる場合があります。
