架橋ポリエチレン管。
耐寒性・耐熱性が高く、優れたパイプ強度を発揮。
豊富なバリエーション。
施工面積に応じてサイズも豊富にご用意。
フロアマット
暖房半密閉式
架橋ポリエチレン管。
耐寒性・耐熱性が高く、優れたパイプ強度を発揮。
豊富なバリエーション。
施工面積に応じてサイズも豊富にご用意。
■構造図
| 床暖房パネルは以下からもお選びいただけます。 | |
| エクセル ソーレ 45 | 床材一体型パネル：はるびより |
|
●お問い合わせ 〒103-0021 東京都中央区日本橋本石町1-2-2 三菱ケミカル日本橋ビル 三菱ケミカルインフラテック株式会社 電話：03-3279-3443（代表） URL： http://www.mp-infratec.co.jp/ |
●お問い合わせ 大建工業株式会社 内装材事業部 電話：059-255-0640 FAX：059-255-0633 URL：http://www.daiken.jp/ |
※使用する場合は他の放熱器との併用は控えてください。

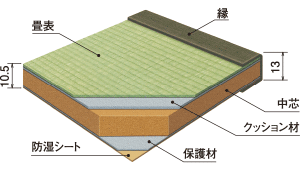

■床暖房用畳（市場調達品）
住商メタレックス製（YS床暖房用畳）
●床暖房畳と組み合わせ
可能な床暖房パネル
・フロアマット：SUPシリーズ
・大建工業：はるびよりツイン12
●使用時の注意事項
・住宅断熱性が「次世代省エネルギー基準」以上の性能を満たしている住宅に使用してください。
・立ち上がりには時間がかかります。
大建工業製（健やかくん座スリム13H）
・床表面温度、室内温度がフローリング仕上げに対し、低くなります。
・補助暖房としてエアコン等の使用が必要になる場合があります。
※床下断熱材、暖房配管、パネルの敷設条件はフローリング仕上げと変わりません。
■フロアマットの敷設位置
下地合板に303mm間隔で墨だしをし、線上にフロアマットの根太部が合うように敷設してください。
フロアマットのヘッダー部（取出口）が下地合板下の根太に当たらないように位置決めしてください。
■床仕上げ材における注意項目
（床材は床暖房専用の床材を使用し、床材メーカー施工に従ってください）
フロアマットのアルミ表面に塗られています。
青色は床仕上材をクギ打ちできる表示です。
※青色部以外はクギ打ち禁止です。
※フロアマットの上で作業をされる場合は、必ず養生し（合板12mm）マットの破損等を防いでください。
※フロアマットの厚みは12mmです。マット周辺のダミー材は12mm合板を使用してください。
■フロアマット仕様表（諸性能表） ※フロアマット敷設面積は70％をめやすとしてください。
| コロナ フロアマット型式 | 価格 | 梱包 |
サイズ(mm) | 放熱面積(m2) | 上面放熱量 | 標準流量(L/min) | 流量抵抗 (標準 流量時) |
保有水量 (L) |
質量 (kg) |
接続口 | 最高使用温度 | 耐圧 | パネル 表面材 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (kPa) | |||||||||||||
|
SUP-A2727HS
0931701
|
147,400円 （税抜134,000円） |
1枚／箱 | 2,727×2,727×12 | 7.44 | 104W/m2以上 | 1.0 | 25.9 | 3.3 | 15.7 | 7A タケノコ継手 |
80℃ | 0.25MPa (2.5kgf /cm2) |
アルミ箔40μm |
|
SUP-A2430HS
0931702
|
113,300円 （税抜103,000円） |
1枚／箱 | 2,424×3,030×12 | 7.34 | 1.0 | 25.6 | 3.3 | 15.5 | |||||
|
SUP-A3024HC
0931703
|
113,300円 （税抜103,000円） |
1枚／箱 | 3,030×2,424×12 | 7.34 | 1.0 | 25.6 | 3.3 | 15.5 | |||||
|
SUP-A2427HS
0931704
|
112,200円 （税抜102,000円） |
1枚／箱 | 2,424×2,727×12 | 6.61 | 1.0 | 23.6 | 3.0 | 14.0 |  |
||||
|
SUP-A2724HC
0931705
|
112,200円 （税抜102,000円） |
1枚／箱 | 2,727×2,424×12 | 6.61 | 1.0 | 23.6 | 3.0 | 14.0 | |||||
|
SUP-A2130HS
0931706
|
102,300円 （税抜93,000円） |
1枚／箱 | 2,121×3,030×12 | 6.43 | 1.0 | 23.1 | 2.9 | 13.6 | |||||
|
SUP-A3021HC
0931707
|
102,300円 （税抜93,000円） |
1枚／箱 | 3,030×2,121×12 | 6.43 | 1.0 | 23.1 | 2.9 | 13.6 | |||||
|
SUP-A2424HS
0931708
|
96,800円 （税抜88,000円） |
1枚／箱 | 2,424×2,424×12 | 5.88 | 1.0 | 21.5 | 2.6 | 12.4 | |||||
|
SUP-A2127HS
0931709
|
95,700円 （税抜87,000円） |
1枚／箱 | 2,121×2,727×12 | 5.78 | 1.0 | 21.3 | 2.6 | 12.2 | |||||
|
SUP-A2721HC
0931710
|
95,700円 （税抜87,000円） |
1枚／箱 | 2,727×2,121×12 | 5.78 | 1.0 | 21.3 | 2.6 | 12.2 | |||||
|
SUP-1830HS
2516338
|
92,400円 （税抜84,000円） |
1枚／箱 | 1,818×3,030×12 | 5.51 | 1.0 | 20.5 | 2.2 | 11.7 | |||||
|
SUP-A3018HC
0931712
|
92,400円 （税抜84,000円） |
1枚／箱 | 3,030×1,818×12 | 5.51 | 1.0 | 20.5 | 2.5 | 11.7 | |||||
|
SUP-1827HS
2516340
|
91,300円 （税抜83,000円） |
1枚／箱 | 1,818×2,727×12 | 4.96 | 1.0 | 19.0 | 2.0 | 10.5 | |||||
|
SUP-A2718HC
0931714
|
91,300円 （税抜83,000円） |
1枚／箱 | 2,727×1,818×12 | 4.96 | 1.0 | 19.0 | 2.2 | 10.5 | |||||
|
SUP-1530HS
2516426
|
85,800円 （税抜78,000円） |
1枚／箱 | 1,515×3,030×12 | 4.59 | 1.0 | 18.0 | 1.9 | 9.7 | |||||
|
SUP-A3015HC
0931716
|
85,800円 （税抜78,000円） |
1枚／箱 | 3,030×1,515×12 | 4.59 | 1.0 | 18.0 | 2.1 | 9.7 | |||||
|
SUP-A2124HS
0931717
|
85,800円 （税抜78,000円） |
1枚／箱 | 2,121×2,424×12 | 5.14 | 1.0 | 19.5 | 2.3 | 10.9 | |||||
|
SUP-A2421HC
0931718
|
85,800円 （税抜78,000円） |
1枚／箱 | 2,424×2,121×12 | 5.14 | 1.0 | 19.5 | 2.3 | 10.9 | |||||
|
SUP-1824HS
2516433
|
82,500円 （税抜75,000円） |
1枚／箱 | 1,818×2,424×12 | 4.41 | 1.0 | 17.5 | 1.8 | 9.3 | |||||
|
SUP-A2418HC
0931720
|
82,500円 （税抜75,000円） |
1枚／箱 | 2,424×1,818×12 | 4.41 | 1.0 | 17.5 | 2.0 | 9.3 | |||||
|
SUP-1527HS
2516442
|
74,800円 （税抜68,000円） |
1枚／箱 | 1,515×2,727×12 | 4.13 | 1.0 | 16.7 | 1.7 | 8.7 | |||||
|
SUP-A2715HC
0931722
|
74,800円 （税抜68,000円） |
1枚／箱 | 2,727×1,515×12 | 4.13 | 1.0 | 16.7 | 1.9 | 8.7 | |||||
|
SUP-1821HS
0933376
|
81,400円 （税抜74,000円） |
1枚／箱 | 1,818×2,121×12 | 3.86 | 1.0 | 16.0 | 1.7 | 8.2 | |||||
|
SUP-A2118HC
0933377
|
81,400円 （税抜74,000円） |
1枚／箱 | 2,121×1,818×12 | 3.86 | 1.0 | 16.0 | 1.7 | 8.2 | |||||
|
SUP-1524HS
2516428
|
71,500円 （税抜65,000円） |
1枚／箱 | 1,515×2,424×12 | 3.67 | 1.0 | 15.4 | 1.5 | 7.8 | |||||
|
SUP-A2415HC
0931724
|
71,500円 （税抜65,000円） |
1枚／箱 | 2,424×1,515×12 | 3.67 | 1.0 | 15.4 | 1.7 | 7.8 | |||||
|
SUP-1818HS
2516430
|
63,800円 （税抜58,000円） |
1枚／箱 | 1,818×1,818×12 | 3.31 | 1.0 | 13.6 | 1.3 | 7.0 | |||||
|
SUP-0924HS
0933378
|
52,800円 （税抜48,000円） |
1枚／箱 | 909×2,424×12 | 2.20 | 1.0 | 11.4 | 1.0 | 4.7 | |||||
|
SUP-A2409HC
0933379
|
52,800円 （税抜48,000円） |
1枚／箱 | 2,424×909×12 | 2.20 | 1.0 | 11.4 | 1.0 | 4.7 | |||||
|
SUP-1212HS
2519398
|
49,500円 （税抜45,000円） |
1枚／箱 | 1,212×1,212×12 | 1.47 | 0.5 | 9.6 | 0.6 | 3.1 | |||||
|
SUP-0909HS
2519397
|
38,500円 （税抜35,000円） |
1枚／箱 | 909×909×12 | 0.83 | 0.5 | 5.7 | 0.3 | 1.8 | |||||
|
SUP-0627HS
2530378
|
48,400円 （税抜44,000円） |
1枚／箱 | 606×2,727×12 | 1.65 | 0.5 | 12.3 | 0.7 | 3.5 | |||||
|
SUP-A2706HC
0931729
|
48,400円 （税抜44,000円） |
1枚／箱 | 2.727×606×12 | 1.65 | 0.5 | 12.3 | 0.7 | 3.5 | |||||
|
SUP-0624HS
2516437
|
46,200円 （税抜42,000円） |
1枚／箱 | 606×2,424×12 | 1.47 | 0.5 | 11.0 | 0.6 | 3.1 | |||||
|
SUP-A2406HC
0931731
|
46,200円 （税抜42,000円） |
1枚／箱 | 2,424×606×12 | 1.47 | 0.5 | 11.0 | 0.7 | 3.1 | |||||
|
SUP-0621HS
2516439
|
42,900円 （税抜39,000円） |
1枚／箱 | 606×2,121×12 | 1.29 | 0.5 | 9.7 | 0.5 | 2.7 | |||||
|
SUP-A2106HC
0931733
|
42,900円 （税抜39,000円） |
1枚／箱 | 2,121×606×12 | 1.29 | 0.5 | 9.7 | 0.6 | 2.7 | |||||
|
SUP-0618HS
2516435
|
41,800円 （税抜38,000円） |
1枚／箱 | 606×1,818×12 | 1.10 | 0.5 | 7.3 | 0.4 | 2.3 | |||||
|
SUP-1806HC
2516436
|
41,800円 （税抜38,000円） |
1枚／箱 | 1,818×606×12 | 1.10 | 0.5 | 7.3 | 0.4 | 2.3 | |||||
|
SUP-0615HS
2519396
|
40,700円 （税抜37,000円） |
1枚／箱 | 606×1,515×12 | 0.92 | 0.5 | 6.2 | 0.4 | 1.9 | |||||
|
SUP-1506HC
2530376
|
40,700円 （税抜37,000円） |
1枚／箱 | 1,515×606×12 | 0.92 | 0.5 | 6.2 | 0.4 | 1.9 | |||||
|
SUP-0606HS
2519395
|
33,000円 （税抜30,000円） |
1枚／箱 | 606×606×12 | 0.37 | 0.5 | 2.9 | 0.1 | 0.8 | |||||
|
SUP-5H
|
172,700円 （税抜157,000円） |
特注サイズ 受注生産品※ ※納期受注後1～2週間となります。 |
|||||||||||
|
SUP-4H
|
150,700円 （税抜137,000円） |
||||||||||||
|
SUP-3H
|
108,900円 （税抜99,000円） |
||||||||||||
|
SUP-2H
|
94,600円 （税抜86,000円） |
||||||||||||
|
SUP-1H
|
63,800円 （税抜58,000円） |
||||||||||||
※ERB-C87WCHのみ対応
